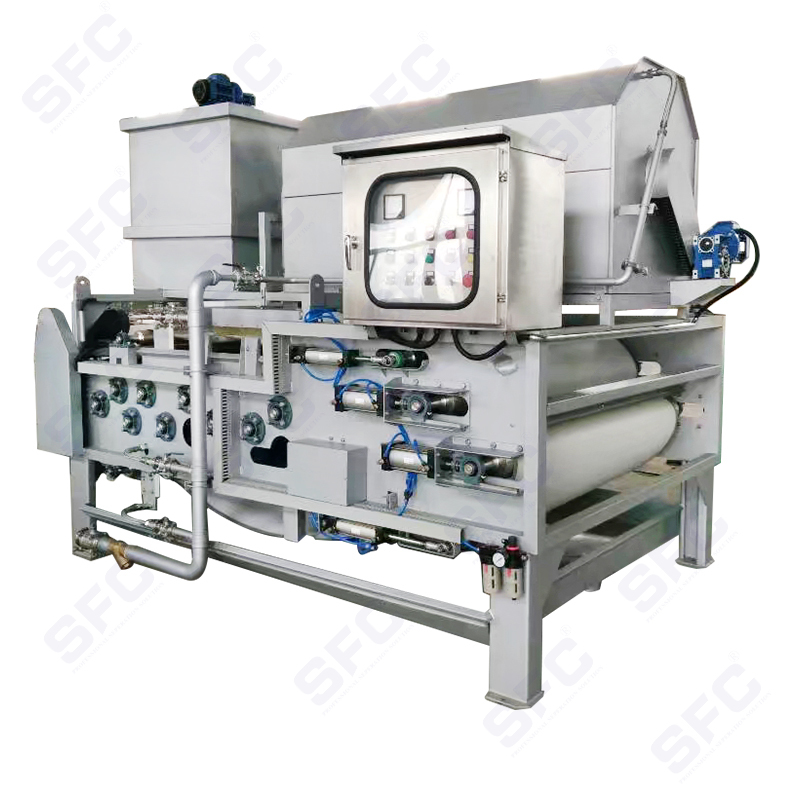

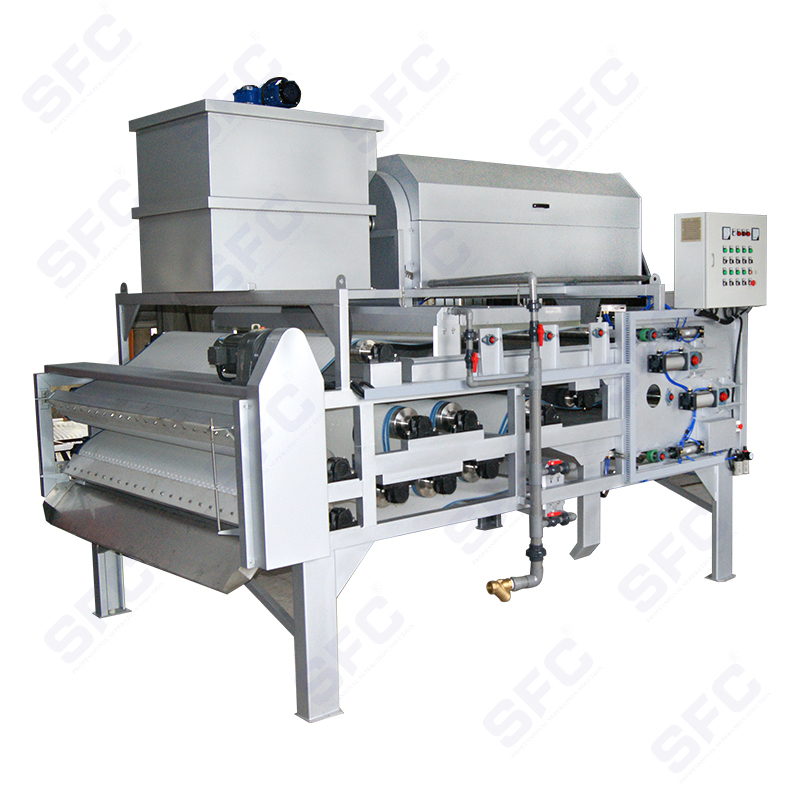

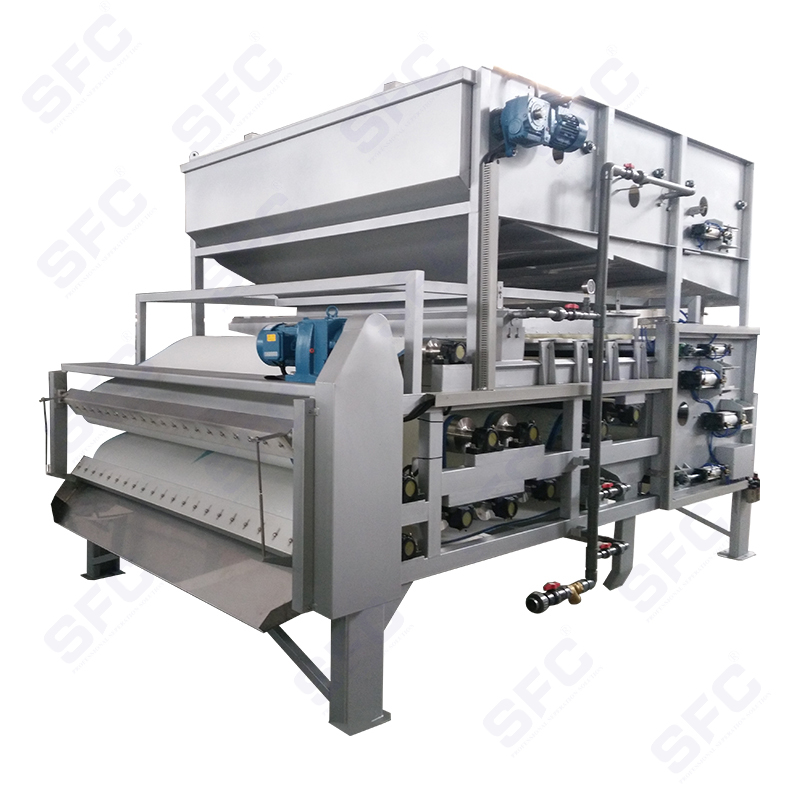

Machine d'assèchement des boues de tambour rotatif de la série FTE

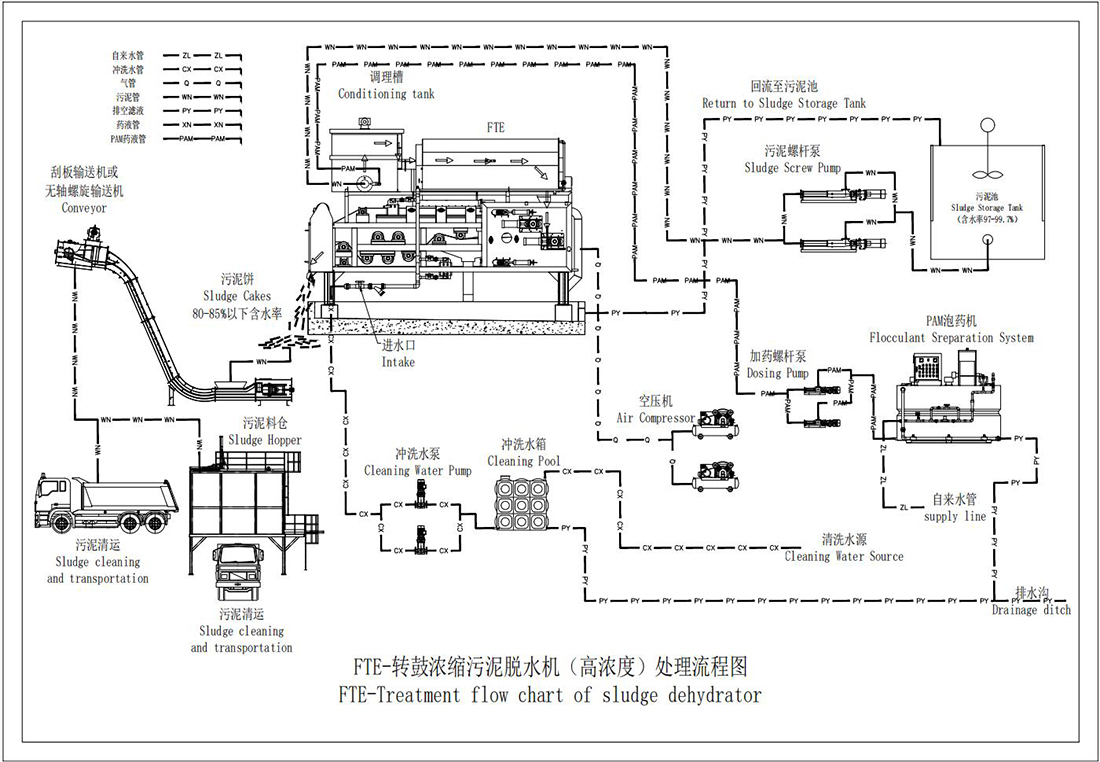

Principe de travail

1: La machine était composée d'un tambour rotatif et d'une pression de pression de la courroie. L'écoulement de traitement est l'entrée des boues, le dosage du polymère, le mélange, l'épaississement de la réaction et l'assèchement dans des conditions d'écoulement constantes pour éliminer l'eau des boues.

2: Les boues et les floculants sont ajoutés au réservoir de conditionnement ensemble et après une bonne remontée et un temps de rétention

3: Le panache de boues déborde dans le tambour par gravité, tourne et épaississe par le mouvement relatif, augmentant la vitesse du séparateur d'eau libre et de la concentration de boues pour former une masse de boues solide.

4: La boue tombe dans la zone de déshydratation de la gravité du filtre supérieur Bel pour obtenir le déshydraion de gravité du deuxième étage. Dans le même temps, l'égaliseur des boues est positionné et ajusté pour forcer les boues à être uniformes en épaisseur et en largeur.

5: Les boues uniformément divisées sont tombées dans la zone de déshydratation de gravité du filtre à ceinture inférieure pour obtenir le troisième étage de la déshydratation de la gravité. À cet IME, la concentration des solides de boues peut atteindre plus de 8 à 10%.

6: Les boues commencent à entrer dans la gorge initiale en forme de coin, pression initiale → Basse pression → Pression moyenne → haute pression et serres et déswaters dans une piste de mouvement en forme d'onde horizontale.

7: Le gâteau à boues attaché au filtre à courroie est dérivé, et décollé par un grattoir et tombé dans la prochaine unité de traitement de l'étape

8: Le contenu solide du gâteau à boues peut atteindre 15-22%.

Caractère technique:

Machine de déshydratation de la presse à courroie avec une efficacité de déshydratation élevée, grande capacité de traitement des boues, continu automatique

fonctionnement, faible consommation d'énergie, faible bruit, structure simple structure semi-fermée et maintenance facile.LT est facile à utiliser, à comprendre et à apprendre, et vous pouvez maîtriser l'ensemble du processus d'opération en peu de temps.
